08.02.2015, 01:40
Jetzt habe ich auch einen genialen C128. :thumbsup:
Der C128 hat 2 Videoausgänge: den Standartausgang, wie ihn auch der C64 hat und eine 9-Polige Buchse für das 80-Zeichenbild. Hier gehts mal nur um den letztgenannten Ausgang. Ein S-Video-Signal bekommt man mit geeignetem Monitor ja direkt angezeigt.
Achtung: Die Belegung der DSUB9-Buchse der Commodore 128 entspricht keinem CGA/EGA-Standart !

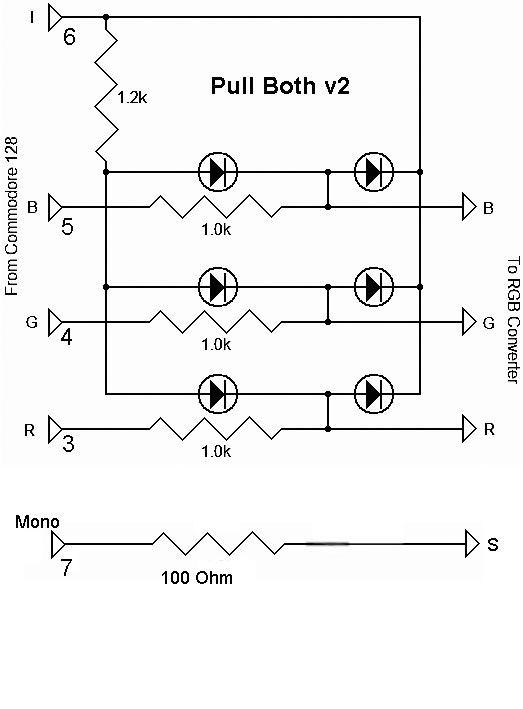

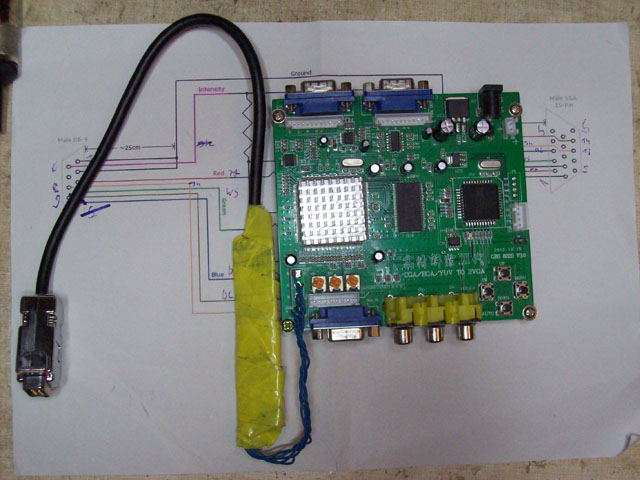

Was ich zur 80er-Anzeige auf einem TFT im Netz gefunden hatte ist nur bedingt geeignet oder mir zu aufwändig. Ich hatte eine Schaltung im Netz als Grundlage genommen und für den speziellen Zweck, C128-->GBS 8220-->TFT-Monitor, angepasst. Mit den H und V -Signalen kann der GBS, hier, nichts so richtig anfangen, wenn man dessen EGA/CGA-Eingangsmodus nutzen möchte. Aber an Pin 7 der 9poligen Buchse liegt ein komplettes Monochromsignal an. Das habe ich mir gemopst und über einen Schutzwiderstand dem Synchroneingang des GBS zugeführt. Jetzt nur noch den GBS 8220 auf EGA/CGA als Eingangs- und 800x600 als Ausgangssignal eingestellt und schon lief das ganze schonmal mit 16 Fatben. Die Farbfeineinstellung kann man am Flickerfixer mit dessen Einstellreglern machen.
Gruss CB1JCY
Der C128 hat 2 Videoausgänge: den Standartausgang, wie ihn auch der C64 hat und eine 9-Polige Buchse für das 80-Zeichenbild. Hier gehts mal nur um den letztgenannten Ausgang. Ein S-Video-Signal bekommt man mit geeignetem Monitor ja direkt angezeigt.
Achtung: Die Belegung der DSUB9-Buchse der Commodore 128 entspricht keinem CGA/EGA-Standart !
Was ich zur 80er-Anzeige auf einem TFT im Netz gefunden hatte ist nur bedingt geeignet oder mir zu aufwändig. Ich hatte eine Schaltung im Netz als Grundlage genommen und für den speziellen Zweck, C128-->GBS 8220-->TFT-Monitor, angepasst. Mit den H und V -Signalen kann der GBS, hier, nichts so richtig anfangen, wenn man dessen EGA/CGA-Eingangsmodus nutzen möchte. Aber an Pin 7 der 9poligen Buchse liegt ein komplettes Monochromsignal an. Das habe ich mir gemopst und über einen Schutzwiderstand dem Synchroneingang des GBS zugeführt. Jetzt nur noch den GBS 8220 auf EGA/CGA als Eingangs- und 800x600 als Ausgangssignal eingestellt und schon lief das ganze schonmal mit 16 Fatben. Die Farbfeineinstellung kann man am Flickerfixer mit dessen Einstellreglern machen.
Gruss CB1JCY
