A4000D 040 Prozesseoboard defekt

[CB1JCY]

Weiter gehts. Ich will mal versuchen, die Fehler auf den Boards´ selber finden. Auch wenn ich u.U mit deren Beseitigung Probleme haben könnte.
Erstmal das:

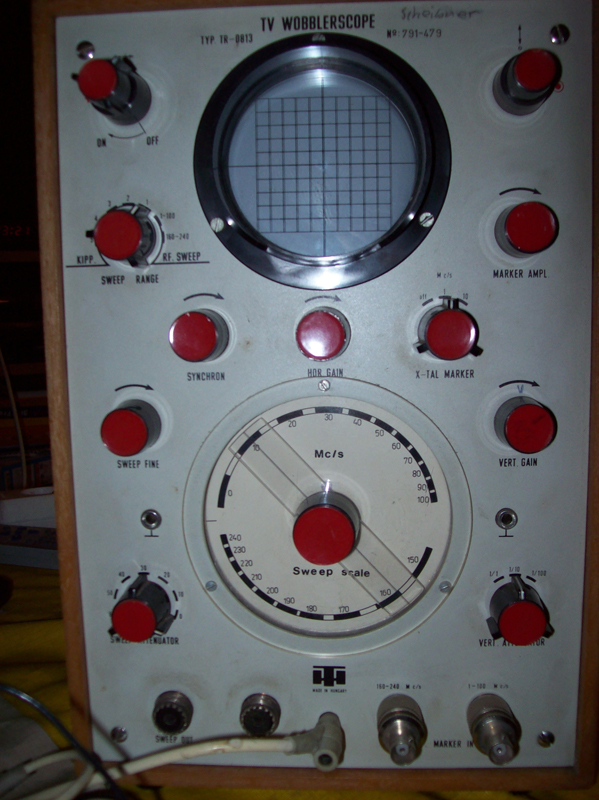

Nach 15 Jahren habe ich dieses Teil mal wieder ausgraben lassen. Natürlich ging der Wobbler erstmal nicht. War gar nicht so einfach, einen 1,8 KOhm-Widerstand mit 8Watt zusammenzubasteln. Danach ging der wieder, wie vor 15 Jahren.
Damit habe ich mal die Grundtakte des MB und der 36040-Karte versucht zu messen. Ergebnis: beide 50Mhz Quarzoszillatoren gehen nicht. Der auf dem Board brauchte das auch so lange nicht tun, wie eine 040er Karte drinne ist. Die 040er erzeugt den Takt nämlich auf der Karte und... der ist bei mir auch nicht mehr da. Bei 020 und 030 muss auf MB-Takt umgestöpselt werden.
Na klar, der geht auch nicht. Da unterstelle ich mal Comodore, dass die daraus erzeugten 25MHZ auf diesem Board nie gegangen sind. "Kommt eh eine 36040 rein und da muss die Frequenz nicht kommen". :whistling: Quarzoszillatoren sind bestellt. Mal sehen was danach noch kommt.
