Ich möchte in meiner analog BTTB Diesellok SMD Beleuchtung einbauen.
Ein Bausatz "Konstantstrom" hab ich sowie den Bausatz mit den SMD's.
Es leuchten immer 6.
3 weiße vorn, 2 rote hinten und eine weiße in der Kanzel.
Ich möchte aber das die Beleuchtung auch ohne Stromversorgung noch 30 bis 60 sek mit Strom versorgt wird.
Ich habe keine Ahnung wie ich das realisieren kann . Ich kenne mich mit Kondensatoren oder ähnlichem nicht aus.
Erschwerend kommt hinzu.
Die Lok fährt ja vorwärts und rückwärts. Also wechselt der Strom auf der Schiene.
Vor die Beleuchtung einen Grätzgleichrichter. Dahinter einen GoldCap mit 1...2F (testen) Und darauf achten, dass am Goldcap nicht zu viel Spannung ankommt.
Es liegt keine Wechselspannung an den Schienen an.
Gleichstrom 3-12Volt.
Ich wollte damit nur zum Ausdruck bringen, dass sich die Polung auf der Schiene jeh nach Fahrtrichtung ändert.
Deshalb komme ich mit meiner Planung einfach nicht vorran.
Ich kann den Kondensator nicht direkt vor der Konstantstrom Schaltung einplanen, da es trotz Einsatz von Dioden zu einem Kurzschluss kommen würde oder gar kein Strom fließt. Dahinter auch nicht, da ich nicht einschätzen kann wie viel Spannung der Kondensator abgibt.
Wenn sich die Polung ändert um die Fahrtrichtung zu ändern, brauchst Du einen Grätzgleichrichter vor dem Kondensator. Oder Du schaltest zwei Goldcaps gegeneinander in Reihe. Das könnte wieder eine Platzfrage sein.
Spannung schätzt man nicht. Diese berechnet und misst man.
Der eingesetzte Kondensator dient aber nur als Flackerschutz.
Produktbeschreibung
Vorwiderstände waren gestern!
Dieser "intelligente Widerstand" versorgt Ihre LEDs auch bei Wechselspannung immer mit dem richtigen Strom.
Die Elektronik in der KSQ2 begrenzt den Strom unabhängig von der Versorgungsspannung auf ca. 10mA. Ihre LED leuchtet in einem Spannungsbereich zwischen 4V und 24V immer konstant. Anders als bei der KSQ1, kann die KSQ2 auch direkt an Ihrem Wechselspannungstransformator angeschlossen werden.
Es können je nach LED Typ und Eingangsspannung 11 LEDs in Reihe angeschlossen werden. Auch eine Parallelschaltung ist möglich, dann teilt sich der Strom auf die LEDs auf.
Die KSQ 2 hat zwei Anschlusspads an denen eine Gleich- oder Wechselspannung angeschlossen wird und zwei weitere Pads die als Ausgang + und - dienen.

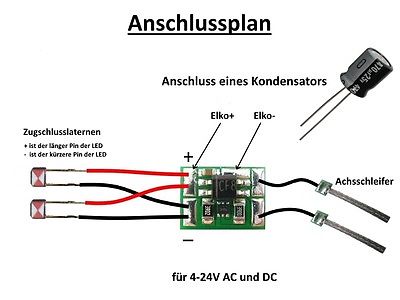

Über das Anschlusspad am Brückengleichrichter kann zusätzlich noch ein Pufferkondensator angeschlossen werden um z.B. eine flackerfreie Zugbeleuchtung zu installieren.
Alle Anschlusspads sind vorverzinnt, was ein einfaches verarbeiten ermöglicht. Auf der Platinenrückseite finden Sie nützliche Anschlusshinweise.
Technische Daten
Eingestellter Strom ca. - 10mA
Betriebsspannung - 4V bis 24V AC / DC
Abmessungen LxBxH ca. - 11mm x 8mm x 3,5mm
Gewicht ca.- 0,35g
Spannungsabfall an dem Regler - ca. 1,5V
Stromtoleranz - +/- 10% möglich
Hat der Kondensator mehr Kapazität, ist das nicht nur Flackerschutz. Dann hast Du das erwünschte Nachleuchten. Deshalb dort einen Goldcap von etwa 1F mit passender Spannung dort anschließen.
OK. Ich warte bis die KSQ2 angekommen ist und baue eine ein. Dann wird es sich ja zeigen , ob der Strom von der KSQ zum Kondensator schon reguliert ist oder ob vollen 3-12 Volt vom Trafo durchgeführt werden.
